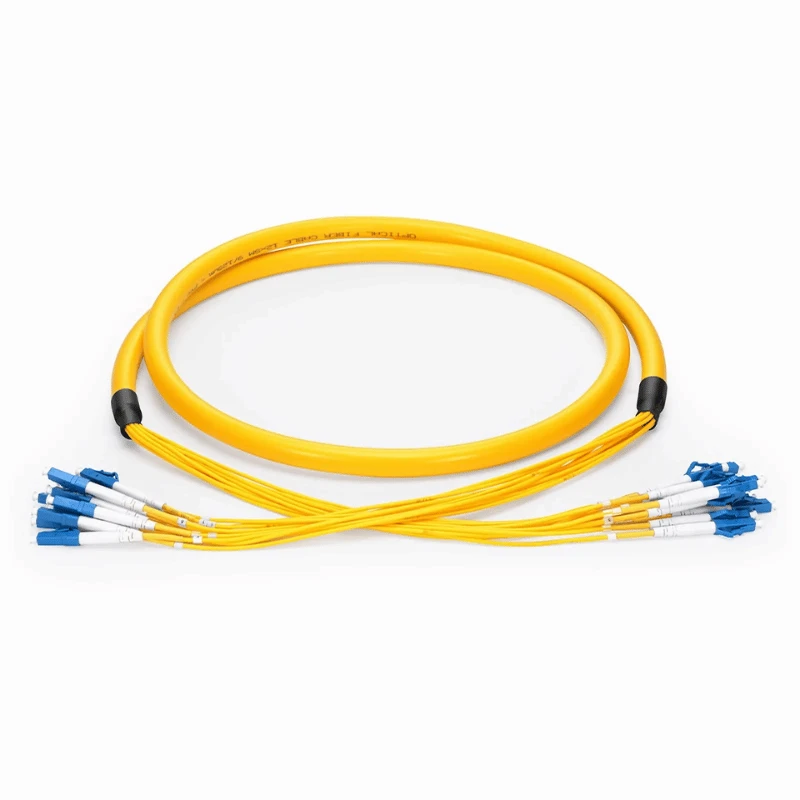

Адаптерний кабель MTP – LC – це волоконно-оптична збірка з-заводськими закінченнями, яка з’єднує інтерфейс MTP/MPO високої-щільності з кількома дуплексними інтерфейсами LC. Він призначений для структурованого кабельного з’єднання між магістральними магістралями MTP/MPO, системами комутації та активним обладнанням, де потрібні порти LC. Конфігурації доступні для одномодових і багатомодових мереж із кількістю волокон, полярністю, статтю роз’єму, структурою кабелю та оболонкою, визначеними відповідно до програми.
Технічні характеристики та конфігурація
|
Пункт |
Доступна конфігурація |
|
Тип волокна |
OS2, OM3, OM4, OM5 |
|
Кількість волокон |
8F, 12F, 24F або індивідуальні |
|
Роз'єм MTP/MPO |
Чоловік або Жінка; закріплені або відкріплені за потреби |
|
MTP/MPO польська |
ПК або БТР |
|
LC роз'єм |
LC/UPC або LC/APC |
|
Полярність |
Тип A, тип B або тип C |
|
Структура кабелю |
Стрічка, мікро-розподіл або прорив |
|
Довжина кабелю |
1 м, 2 м, 3 м, 5 м або на замовлення |
|
Піджак |
ПВХ, ЛСЖ або ОФНП |
|
Стандартні внесені втрати |
Менше або дорівнює 0,35 дБ |
|
Варіант з низькими-збитками |
Менше або дорівнює 0,25 дБ |
|
Варіант із ультра-низькими-збитками |
Менше або дорівнює 0,15 дБ |
|
Робоча температура |
-20 градусів до +70 градусів |
|
Відповідність |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Для 12-волоконних збірок роз’єм MTP/MPO може закінчуватися шістьма дуплексними з’єднаннями LC.
OEM і налаштування
Спеціальні конфігурації включають:
Клітковина та кількість клітковини
OS2, OM3, OM4, OM5; 8F, 12F, 24F або -конкретний проект.
01
Конфігурація коннектора
MTP/MPO чоловічий або жіночий, закріплений або незакріплений; LC/UPC або LC/APC.
02
Полярність і відображення волокна
Відображення типу A, B, C або-клієнта, якщо це технічно можливо.
03
Специфікація кабелю
Спеціальна загальна довжина, розміри розриву, матеріал оболонки та діаметр кабелю.
04
Вимоги OEM
Друк на обкладинці, ідентифікаційні етикетки, маркування роз’ємів і індивідуальне пакування-для клієнта.
05
Для високої-щільності інсталяцій конструкцію кабелю та розміри прориву перед виробництвом слід перевірити щодо доступної стійки, панелі, касети чи обладнання.
Додатки
Центри обробки даних
З’єднання магістралі MTP/MPO-з-LC-обладнанням і високо-патчування.
Сервер і мережі зберігання
Інтерфейси LC для комутаторів, серверів і обладнання SAN.
Системи розподілу волокна
З’єднання між магістральною інфраструктурою MTP/MPO та патч-панелями або модулями LC.
Телекомунікаційні та корпоративні мережі
Структуровані волоконно-оптичні з’єднання потребують перетворення MTP/MPO-на-LC із-заводським завершенням.
Контроль якості та тестування
Кожна збірка проходить перевірку виробництва та оптичне тестування перед відправкою. Елементи-контролю якості включають:
Випробування 100% внесених і зворотних втрат для готових вузлів.
Огляд торцевої-роз’єму для виявлення забруднень, подряпин, ямок або інших дефектів.
Перевірка полярності та-відображення оптоволокна відповідно до вказаної конфігурації.
Перевірка розмірів роз’єму та кабелю для перевірки відповідності складання.
Перевірка матеріалів і відповідності зазначеним вимогам до оболонки та компонентів.
Продуктивність роз’єму MPO/MTP зазвичай визначається згідно з вимогами IEC 61754-7 і TIA-604-5, тоді як фактичні обмеження внесених втрат повинні бути підтверджені відповідно до вибраного рівня продуктивності.
FAQ
З: Як ви можете підтвердити, що цей кабель сумісний із наявною системою MTP/MPO?
A: Ми можемо перевірити тип сполучного роз’єму, стать, конфігурацію контактів, відображення оптоволокна, полірування роз’єму та інтерфейс обладнання з наявними компонентами. Надання фотографії, номера деталі або креслення системи допоможе уникнути замовлення несумісного вузла.
Q: Чи можу я замовити зразки перед розміщенням оптового замовлення?
A: Так. Перед серійним виробництвом можна виготовити зразки для перевірки конфігурації та сумісності. Плата за вибірку та вартість доставки зазвичай вказуються окремо та можуть бути зараховані на наступне масове замовлення залежно від кількості замовлення.
З: Який типовий мінімальний запит для цього кабелю?
Відповідь: для стандартних конфігурацій, як правило, можна прийняти невеликий{0}}замовлення або замовлення зразка. Для індивідуальних збірок MOQ залежить від компонентів роз’єму, матеріалів кабелю, вимог до маркування та налаштування виробництва; точний MOQ можна підтвердити цитатою.
З: Який стандартний час виробництва?
A: Стандартні конфігурації зазвичай надсилаються протягом 3–5 робочих днів. Індивідуальні замовлення OEM зазвичай вимагають 7–12 робочих днів, залежно від кількості замовлення та наявності матеріалів.
З: Чи можете ви підтримувати узгоджені специфікації для повторних замовлень?
A: Так. Затверджені креслення, специфікації матеріалів, відображення волокон, специфікації з’єднувачів, деталі маркування та вимоги до перевірки можуть бути збережені як виробнича довідка для повторних замовлень. Це допомагає підтримувати узгодженість конфігурації в кількох закупівельних партіях.
П: Які документи можна надати разом з відправленням?
A: Типова документація може включати комерційний рахунок-фактуру, пакувальний лист, специфікацію продукту та звіт про перевірку або випробування. Сертифікати, такі як RoHS або документація REACH, можуть бути надані, якщо цього вимагає проект і застосовуються до компонентів, що постачаються.
Питання: Як упаковуються адаптерні кабелі MTP – LC для міжнародного транспортування?
A: Кожен вузол захищений від забруднення, згинання та механічних пошкоджень під час транспортування. Індивідуальні мішки, захисні ковпачки, картонні коробки та зовнішню упаковку для транспортування можна конфігурувати відповідно до кількості кабелю, вимог щодо захисту роз’ємів та інструкцій покупця щодо упаковки.
З: Що станеться, якщо доставлений кабель не відповідає затвердженій специфікації?
В: Зв’яжіться з нами, щоб повідомити номер замовлення, зазначену кількість, фотографії та відповідні результати перевірки. Ми можемо порівняти поставлені вузли із затвердженою виробничою специфікацією та організувати заміну, переробку або інше узгоджене рішення, коли буде підтверджено виробничу невідповідність.
