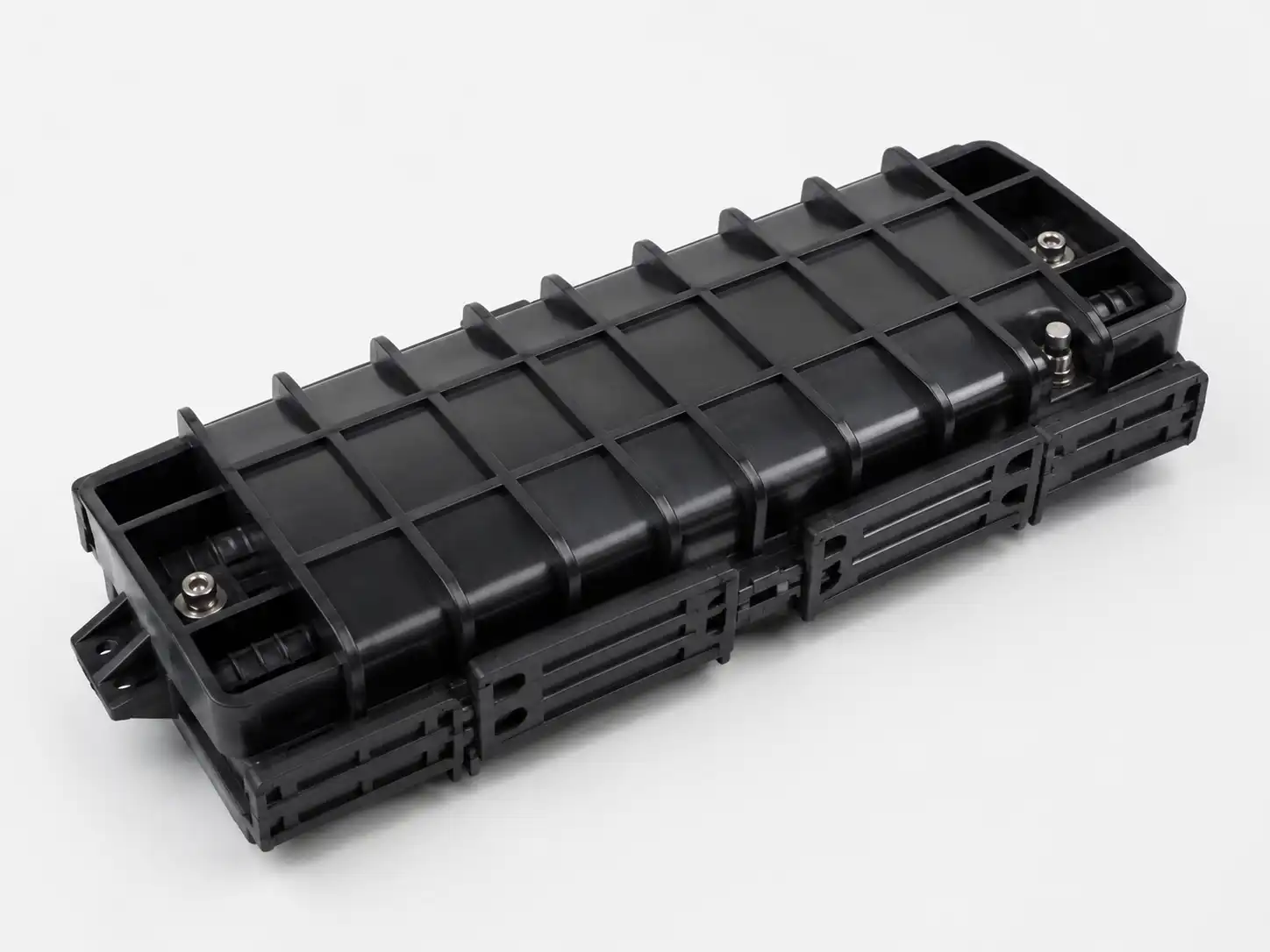

12-жильний горизонтальний волоконно-оптичний з’єднувальний пристрій — це компактний відкритий корпус для захисту та організації до 12 одиночних-з’єднань волокон у FTTH та поза-мережами заводу. Його горизонтальна вбудована структура підходить для ущільнення кабельних з’єднань, точок розгалуження та місць ремонту, де обмежений простір і місткість з’єднань. Для практичного польового обслуговування в затворі використовуються -механічні ущільнювачі, які можна повторно вводити, і кабельні вводи, які можна конфігурувати.

Технічні характеристики

Специфікація	Подробиці
Тип продукту	12-волоконний горизонтальний волоконно-оптичний з’єднувальний замок
Тип закриття	Горизонтальний / врізний
Максимальна ємність зварювання	12 одинарних-волоконних з’єднань
Лоток для з’єднання	1 × 12F лоток
Кабельні порти	2 або 4 порти; 1-вхід/1-вихід або 2-вхід/2-вихід
Діаметр кабелю	Зазвичай Ø5–13 мм, залежно-від конфігурації
Матеріал корпусу	стійкий до УФ-інженерного пластику; Опції PC / ABS / PP
Метод ущільнення	Повторно вставне механічне ущільнення
Рейтинг захисту	Конструкція з рейтингом IP68
Робоча температура	від −40 градусів до +65 градусів
Стандартний колір	чорний

Керування структурою та волокнами

Закриття поєднує в собі захисний корпус, систему ущільнення, компоненти-вводу кабелю, лоток для з’єднання, зону-прокладки волокна та точки кріплення-міцності-кабелю. Лоток для з’єднання 12F забезпечує організованість з’єднувальних муфт і провисання волокна, зберігаючи контрольовану маршрутизацію волокна. Фіксатор кабелю ізолює зовнішні сили тяги від зони з’єднання, зменшуючи механічні навантаження під час монтажу та обслуговування.

Механічна конструкція, яку можна повторно вставити, дозволяє технікам відкривати корпус для перевірки, ремонту чи модифікації мережі без повної заміни закриття.

Сумісність і встановлення кабелю

Перед замовленням перевірте кількість волокон, зовнішній діаметр кабелю, кількість-кабельного входу, конструкцію кабелю, тип міцності-члена та необхідний спосіб встановлення. Ці параметри визначають відповідний порт і конфігурацію ущільнення.

Заглушка може постачатися для встановлення на повітрі, стовпі/стіні-, у повітроводах, колодязях/люках, під землею та-заглиблених установок разом із необхідними аксесуарами для монтажу та герметизації. Під час монтажу оболонки кабелю та міцні елементи повинні бути надійно закріплені перед прокладкою волокна, а мінімальний радіус вигину, вказаний виробником, повинен бути дотриманий.

Додатки

Типові програми включають:

З’єднання FTTH для роз’єднання та розповсюдження на компактних-граничних точках мережі

Кабельні муфти, встановлені на антені й-стовпі, де простір обмежений

Встановлення повітроводів і ручних отворів, що потребують захищеного внутрішнього з’єднання

Точки ремонту кабелю після пошкодження траси або технічного обслуговування

З’єднання гілок у сільських мережах широкосмугового зв’язку та -останньої милі

Настінні -точки з’єднання на відкритому повітрі поблизу будівель і вузлів доступу

OEM/ODM і постачання

DIMI підтримує маркування логотипом OEM, спеціальне пакування, колір корпусу, конфігурацію кабельного-порту та набори аксесуарів. Для проектних замовлень інженери можуть перевірити кількість волокон, діаметр кабелю, середовище встановлення та вимоги до брендування перед виробництвом. Зразки можуть бути надані для оцінки продукту та затвердження проекту.

Перевірка якості та документація

Контроль якості охоплює перевірку вхідного матеріалу,-перевірку складання в процесі, герметизацію та механічну перевірку, перевірку готової-продукції та перевірку експортного-упакування. Відповідні випробування продукту можуть включати герметичність IP68, випробування кабелю на розтягнення та утримання, удар, роздавлювання, вигин, температурні цикли, ультрафіолетове старіння та сольовий-розпилення для відповідних металевих компонентів.

Для оцінки проекту можна надати таблиці даних, протоколи перевірок і відповідні звіти про випробування. Виробнича система DIMI включає сертифікати управління якістю ISO 9001:2015 і TL-9000.

Замовлення та логістика

MOQ

100 шт для стандартних оптових замовлень; зразки замовлень доступні для оцінки.

Обробка

Зазвичай 7–14 робочих днів після визначення специфікації та підтвердження замовлення.

Доставка

Зазвичай 20–30 днів морським, повітряним або експрес-доставленням залежно від пункту призначення та способу доставки.

Упаковка

Індивідуальна захисна упаковка та експортні коробки; Палетування та індивідуальне маркування доступні для проектних замовлень.

Оплата

T/T або L/C можна використовувати для стандартних замовлень B2B; інші домовленості можуть бути підтверджені для кваліфікованих проектів.

FAQ

Питання: чи можна постачати кришку як повний монтажний комплект?

A: Так. Повний комплект може включати лоток для з’єднання, ущільнювальні компоненти, деталі-фіксації кабелю, захисні манжети для з’єднання та необхідні аксесуари для кріплення. Щоб уникнути невідповідності аксесуарів, необхідно вказати точний опис матеріалів у пропозиції.

З: Чи можете ви зрівнятися з існуючою моделлю закриття або конкурента?

A: Так. Для заміни або проектів приватної-марки покупці можуть надати наявний зразок, малюнок, фотографії чи номер моделі. DIMI може переглянути механічну конфігурацію та розробити відповідну або еквівалентну версію OEM, якщо це технічно можливо.

З: Яку інформацію слід включити до запиту пропозицій?

A: Надайте необхідну кількість, країну призначення, модель кабелю, очікуваний річний або проектний обсяг, вимоги до упаковки та будь-які необхідні перевірочні або сертифікаційні документи. Для не-стандартних проектів рекомендовано технічний опис кабелю або наявний зразок закриття.

З: Чи можете ви підтримувати поетапні або повторювані замовлення на проекти?

A: Так. Програми-засновані на проекті та повторювані програми поставок можна організувати з плануванням виробництва на основі прогнозованої кількості, стабільності специфікацій і необхідних дат доставки.

З: Які документи можуть супроводжувати масове відправлення?

A: Залежно від замовлення, документація може включати комерційний рахунок-фактуру, пакувальний лист, сертифікат походження, специфікацію продукту, записи перевірок і відповідні звіти про випробування. Перш ніж підтвердити замовлення, слід запитати-спеціальну документацію щодо проекту.

Q: Чи можна замовити закриття в різних комплектаціях під один проект?

A: Так. Якщо проект вимагає кількох варіантів, можна вказати різні варіанти розміщення портів, конфігурації-кабельних вводів, кольори та набори аксесуарів. Кожна конфігурація повинна бути підтверджена та задокументована перед масовим виробництвом.

З: Чи можна організувати-інспекцію третьою стороною?

A: Так. Інспекцію-третьою стороною можна скоординувати, якщо цього вимагає покупець або проектний контракт. Обсяг перевірки, метод відбору зразків, вимоги до тестування та інспекційне агентство повинні бути узгоджені перед виробництвом.

З: Чи можна підтримувати термінові замовлення?

A: Прискорене виробництво можна оцінити відповідно до поточної потужності, наявності матеріалів, кількості замовлення та конфігурації. Покупці повинні вказати необхідну дату доставки, коли запитують пропозицію, щоб можна було разом переглянути варіанти виробництва та доставки.
