Одномодовий оптоволоконний кабель MPO/MTP



Однорежимні-волоконні кабельні збірки MPO/MTP для оптичного з’єднання високої-щільності, збільшених відстаней передачі та паралельного оптичного з’єднання. Доступний у конфігураціях Base-8 і Base-12, із опціями з 8-, 12-, 16- та 24-волоконними волокнами, конфігураціями роз’ємів APC, полярністю типу A/B/C і стандартними класами продуктивності, з низькими та наднизькими втратами.





Параметри специфікації одномодового оптоволоконного кабелю

У наших одномодових-кабелях MPO/MTP використовується одномодове-волокно OS2 для оптичних з’єднань, де відстань передачі, внесені втрати та-контроль бюджету з’єднання є критичними.

Специфікація

Опції

Тип волокна

OS2 Single Mode

Клас волокна

G.652.D / G.657.A1 / G.657.A2

Кількість волокон

8/12/16/24 волокон

Базова конфігурація

База-8 / База-12

Робоча довжина хвилі

1310 / 1550 нм

Діапазон WDM

1270–1330 нм варіанти відповідно до застосування

Полярність

Тип A / Тип B / Тип C

Робоча температура

-20 градусів до +70 градусів

Оптоволокна G.657.A1 і G.657.A2,-нечутливі до вигину, доступні для маршрутизації з високою-щільністю, де потрібно враховувати зменшений радіус вигину та -простір кабелю.



Стандартна, низька-втрата та ультра-низька-втрата продуктивність

Однорежимні-блоки MPO/MTP доступні з різними ступенями втрат-, щоб відповідати різним бюджетам оптичних каналів.

Оцінка ефективності

Максимальна внесена втрата

Стандартний

Менше або дорівнює 0,70 дБ

Низькі втрати

Менше або дорівнює 0,35 дБ

Ultra-Low Loss (ULL)

Менше або дорівнює 0,25 дБ

Необхідний рівень втрат слід вибирати відповідно до специфікації трансивера, кількості сполучених з’єднань, відстані передачі та доступного бюджету оптичної потужності. Конфігурації ULL доступні для систем, де втрата роз’єму має сильніший вплив на загальний бюджет зв’язку.



Конфігурації MPO/MTP Base-8 і Base-12





Архітектури Base-8 і Base-12 підтримують різні паралельні оптоволоконні передачі та інтерфейси обладнання.

OS2 MTP Single Mode Fiber Cable

Одномодовий MPO Base-8



Конфігурації Base-8 доступні для оптичних систем із використанням 8-волоконних паралельних інтерфейсів і підходять для архітектур високої щільності, пов’язаних із новішим високошвидкісним оптичним з’єднанням.
Доступні конфігурації:

  • 8-волоконна збірка MPO/MTP
  • Чоловічі або жіночі роз'єми
  • Полярність типу A / типу B / типу C
  • Конфігурації роз'ємів APC
  • Стандартна продуктивність із низькими-втратами та ULL
  • Індивідуальна довжина та конструкція кабелю

База-12 одномодовий MPO



Конфігурації Base-12 забезпечують 12-волоконне з’єднання для встановлених кабельних архітектур MPO/MTP і магістральних програм високої щільності.
Доступні конфігурації:

  • 12-волоконна збірка MPO/MTP
  • 24-волоконні збірки з використанням двох 12-волоконних інтерфейсів
  • Чоловічі або жіночі роз'єми
  • Полярність типу A / типу B / типу C
  • Конфігурації APC
  • Стандартні та низькі{0}}збиткові варіанти

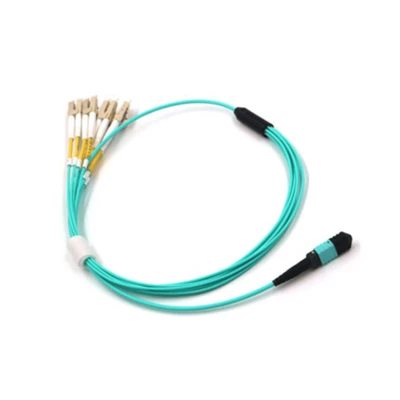

MPO Single Mode Trunk Cable



Роз'єм MPO/MTP і сумісність з полярністю

Однорежимні-з’єднання MPO/MTP вимагають правильної статі роз’єму, відображення оптоволокна, полярності та конфігурації-торця.

Тип A:Наскрізне відображення-волокна

Тип B:Зворотне відображення волокон

Тип C:Парне-відображення перевернутих волокон

Чоловік:Встановлені напрямні штифти

Жінка:Напрямні штифти опущені

БТР:Конфігурація фізичного контакту під кутом 8 градусів для відповідних однорежимних інтерфейсів-

Для заміни кабелів або проектних замовлень для перевірки конфігурації можна надати модель обладнання, специфікацію інтерфейсу, наявний зразок кабелю, креслення або схему оптоволокна.



Конструкція одномодового кабелю MPO/MTP

Доступні різні конструкції кабелю для місця встановлення, прокладки та механічних вимог.

Конструкція кабелю

Типова вимога

Круглий кабель

Загальна структурована кабельна розводка та прокладання обладнання

Плоска стрічка

Паралельне розташування волокон високої-щільності

Мікрокабель

Зменшений діаметр кабелю та обмежений простір для прокладання

Варіанти оболонок включають LSZH, OFNP, OFNR і PVC, залежно від вимог встановлення та відповідних місцевих норм.



Один режим проти багатомодового MPO/MTP

Основною відмінністю між цією категорією та багатомодовими оптоволоконними кабелями MPO/MTP є оптичне волокно та архітектура передачі.

Пункт

Один режим MPO/MTP

Багатомодовий MPO/MTP

клітковина

OS2

OM3 / OM4 / OM5

Розмір ядра

9/125 μm

50/125 μm

Типова довжина хвилі

1310 / 1550 нм

850 нм

Дальність передачі

Далека-відстань

Коротша-відстань

Типове використання

Магістраль, DCI, телекомунікації, інтер{0}}будівля

Короткі-посилання на центр обробки даних

Високошвидкісний-інтерфейс

Однорежимний-режим DR/FR та пов’язані системи

Багатомодові системи СР

Виберіть один режим, коли обладнання вказує волокно OS2, зв’язок потребує розширеного діапазону або доступний оптичний бюджет потребує характеристик одномодової передачі.



Програми одномодового кабелю MPO/MTP



З'єднання центру обробки даних



Збірки OS2 MPO/MTP високої-щільності для з’єднань між залами даних, зонами розподілу мережі та-досяжними оптичними лініями.

01

Оптичний зв’язок 400G / 800G

Base-8 та інші паралельні-конфігурації волокон для сумісних архітектур високошвидкісних оптичних трансиверів.

02

Телекомунікаційні та операторські мережі



З’єднання MPO/MTP для одномодової-магістралі та систем розподілу оптоволокна-високої щільності.

03

WDM і паралельні оптичні системи

Одномодові-комплекти, що підтримують оптичні системи, що використовують 1310 нм, 1550 нм або відповідні діапазони довжин хвиль WDM.

04

Inter-Building Fiber Links



Попередньо-завершене однорежимне-з’єднання для зв’язків між будівлями, кімнатами обладнання та точками розподілу мережі.

05

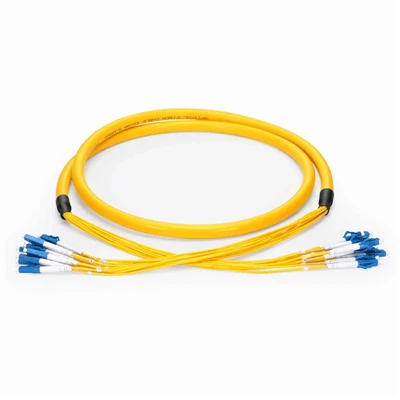

MPO To LC Single Mode Fiber Cable



Оптичне тестування та перевірка якості

Кожен одномодовий кабель MPO/MTP-можна перевірити на відповідність зазначеної оптичної та фізичної конфігурації перед відправленням.


Внесені втрати та зворотні втрати:Випробувано на визначених довжинах хвиль, включаючи 1310 нм і 1550 нм.


3D інтерферометрична перевірка:Перевіряє висоту волокна, радіус кривизни, зміщення вершини та геометрію втулки.


Кінець-огляду обличчя:Перевіряє на наявність подряпин, ямок, забруднень та інших торцевих-дефектів.


Перевірка полярності:Підтверджує відображення волокна типу A, B або C.


Остаточна перевірка конфігурації:Перевіряє кількість волокон, тип роз’єму, стать, полярність, конструкцію кабелю, довжину та маркування.


Документація тестування на рівні партії може бути надана відповідно до вимог проекту та замовлення.



Наші переваги у виробництві кабелю MPO/MTP


50,000+ м² Виробничі приміщення

Понад 50 000 м² виробничих площ підтримують спеціальні зони для складання волоконно-оптичних кабелів, виробництва роз’ємів, виготовлення апаратного забезпечення та остаточного тестування.

ISO-сертифікований менеджмент якості

Сертифікати ISO 9001:2015, ISO 14001 і TL 9000 забезпечують задокументовану структуру управління якістю виробництва та контролю якості.

50+ Інженери та техніки



Понад 50 інженерів і техніків підтримують розробку продуктів, вдосконалення процесів, створення прототипів і індивідуальні оптоволоконні рішення.

Гнучка виробнича потужність



Річна потужність понад 2 мільйони з’єднувальних вузлів, 500 000 метрів оптоволоконного кабелю, 100 000 розподільних коробок і 200 000 апаратних аксесуарів підтримує як масове виробництво, так і індивідуальні замовлення.





FAQ



З: Яке волокно використовується в одномодових-кабелях MPO/MTP?

A: Стандартним типом оптоволокна є однорежимний-OS2 із доступними варіантами G.652.D, G.657.A1 і G.657.A2 відповідно до програми.

З: Чи є однорежимний-режим MPO/MTP зазвичай APC?

A: APC зазвичай вказується для однорежимних-додатків MPO/MTP, де оптичний інтерфейс потребує фізичного контакту під кутом і вищої продуктивності-відворотних втрат. Полірування роз’єму має відповідати інтерфейсу обладнання.

Q: Що таке кабель Base-8 MPO?

A: Кабель Base-8 MPO використовує 8-волоконну архітектуру інтерфейсу та використовується з оптичними системами, розробленими навколо восьмиволоконного паралельного підключення.

З: Яка різниця між кабелями MPO з низькими-втратами та ультра-низькими-втратами?

Відповідь: Конфігурації з низькими-втратами забезпечують внесені втрати до вказаної низької-межі втрат, тоді як конфігурації ULL націлені на більш жорстке значення-втрат, наприклад менше або дорівнює 0,25 дБ. Відповідна оцінка залежить від бюджету зв’язку системи.

З: Чи можна використовувати волокно G.657.A2 у кабелях MPO/MTP?

A: Так. G.657.A2, нечутливе до вигинів, одномодове-волокно можна вказати там, де потрібна маршрутизація з високою-щільністю або жорсткіше керування вигинами.

З: Чи можете ви надати індивідуальні одномодові-кабелі MPO/MTP?

A: Так. Кількість волокон, базова конфігурація, полярність, стать роз’єму, довжина кабелю, ступінь втрат, конструкція кабелю, оболонка, маркування та упаковка можуть бути вказані відповідно до вимог проекту.

Наша продукція, як один із найпрофесійніших виробників і постачальників одномодового оптоволоконного кабелю MPO/MTP у Китаї, має добру репутацію на ринку. Будь ласка, будьте впевнені, що купуєте вдосконалений одномодовий оптоволоконний кабель MPO/MTP, виготовлений у Китаї, тут із нашої фабрики. Також доступне індивідуальне обслуговування.
