Класифікація продуктів
Багатомодовий оптоволоконний кабель MPO/MTP



Багатомодові оптоволоконні кабелі MPO/MTP для короткого- та середнього-досяжності, високої-щільності оптичного з’єднання в центрах обробки даних і високо-швидкісних мережевих системах. Доступно з багатомодовим волокном OM3, OM4 та OM5 50/125 мкм, конфігураціями Base-8 або Base-12, кількома кількостями волокон, статями роз’ємів, типами полярності та параметрами оптичних втрат.


Конфігурація кабелю вибирається відповідно до інтерфейсу трансивера, швидкості передачі, відстані зв’язку, класу волокон, кількості волокон, полярності та необхідних оптичних характеристик.





Специфікації багатомодового оптоволоконного кабелю MPO/MTP

Параметр

Доступні параметри

Тип волокна

OM3 / OM4 / OM5

Розмір волокна

50/125 μm

Довжина хвилі

850 / 1300 нм

Роз'єм

МПО / МТП

Стать

Чоловік/Жінка

Полярність

Тип A / Тип B / Тип C

Кількість волокон

8 / 12 / 24 / 48 / 72 / 144

Тип кабелю

Круглий/мікро-розподіл/стрічка

Піджак

ЛСЖ / ПВХ / ОФНП

Робоча температура

-20 градусів до +70 градусів

Тестування

IL / RL / 3D-інтерферометрія / Кінцева-огляд обличчя

Параметри відповідності

RoHS / REACH / CE / UL / CPR, де це можливо

Фактично доступні конфігурації та маркування відповідності залежать від вибраної конструкції кабелю та вимог проекту.



Варіанти багатомодового волокна OM3, OM4 і OM5

У наших багатомодових оптоволоконних кабелях MPO/MTP використовується багатомодове волокно 50/125 мкм і доступні класи OM3, OM4 і OM5 для різних високо-швидкісних мережевих архітектур.

Тип волокна

Типове використання

Ключове міркування

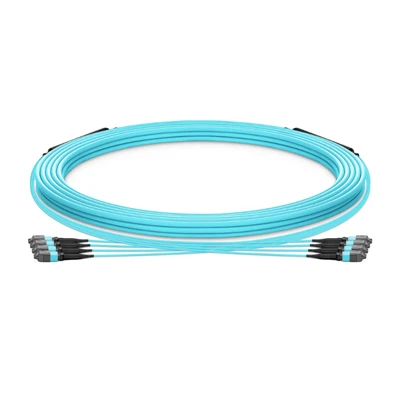

OM3

10G/40G/100G короткі-досяжності

Економічний-багатомодовий варіант для встановлених мереж центрів обробки даних

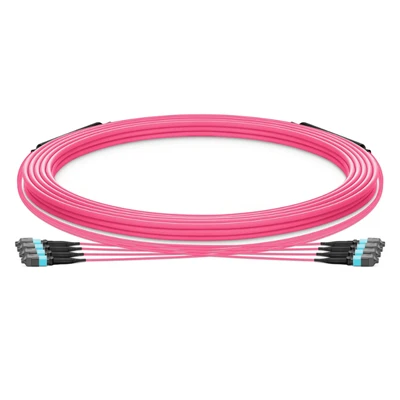

OM4

40G/100G і вище-швидкісні з’єднання центру обробки даних

Вища пропускна здатність і більший підтримуваний діапазон, ніж OM3

OM5

Високошвидкісні багаторежимні та SWDM програми

Широкосмугове багатомодове волокно для багато-хвильової передачі

Фактична відстань передачі залежить від трансивера, швидкості передачі, бюджету оптичного з’єднання та відповідного стандарту мережі. Ми можемо переглянути повну конфігурацію перед виробництвом.



MPO To LC Multimode Fiber Cable



Конфігурації MPO/MTP Base-8 і Base-12

Багатомодові збірки MPO/MTP можна налаштувати для різних-волоконних архітектур високої щільності, включаючи системи Base-8 і Base-12.


База-8:8-волоконна архітектура передачі, яка зазвичай використовується з паралельними-додатками оптики та високошвидкісним підключенням до центру обробки даних.


База-12:12-конфігурація оптоволокна широко використовується в структурованих кабельних мережах і магістральних системах високої щільності.





Роз'єм MPO/MTP, стать і полярність

Ми постачаємо вузли MPO/MTP з різними конфігураціями роз’ємів відповідно до вимог повного зв’язку.


Роз’єм Пол


Чоловік:Роз'єм з напрямними штифтами


Жінка:Роз'єм без напрямних штифтів


Необхідна стать залежить від спарюваного обладнання, касети, адаптера, магістралі або архітектури патча.

High Density MPO Multimode Fiber Cable



Полярність

Доступні конфігурації полярності включають:

Тип A:Наскрізне відображення-волокна

Тип B:Зворотне відображення волокон

Тип C:Парне-відображення перевернутих волокон

Полярність слід вказати разом із трансивером і сполученими компонентами, щоб забезпечити правильну маршрутизацію оптоволокна передавання/прийому.



Конструкція кабелю та варіанти оболонки


Багатомодові збірки MPO/MTP доступні в різних конструкціях кабелів і варіантах оболонок для високо-щільних кабелів центру обробки даних і вимог до встановлення.

Круглий кабель

Конструкція-загального призначення для з’єднувальних каналів і комутації

Мікро-розподільний кабель

Менший профіль кабелю для-щільної прокладки та встановлення-з обмеженим простором

Стрічковий кабель

Мульти-волоконна стрічкова конструкція для-великої кількості збірок

LSZH

Варіант кожуха з низьким-димом,-без галогенів для установок із особливими вимогами безпеки

ПВХ

Стандартний варіант оболонки для відповідних внутрішніх установок

OFNP

Конструкція з -оцінкою пленуму для установок, які вимагають продуктивності кабелю OFNP

Довжина кабелю, кількість волокон, діаметр кабелю, тип оболонки та інші деталі конструкції вибираються відповідно до необхідної конфігурації збірки MPO/MTP.



Стандартні-збитки та низькі-варіанти збитків

Багатомодові оптоволоконні кабелі MPO/MTP пропонуються у версіях зі стандартними-втратами та-втратами з низькими-втратами, що дозволяє адаптувати різні вимоги до втрат з’єднувача відповідно до бюджету оптичного з’єднання.

Конфігурація

Типове використання

Стандартний-програш

Загальний центр обробки даних і багатомодове оптоволокно з високою-щільністю

Низькі-втрати

Високошвидкісні-зв’язки, де втрата з’єднувача має сильніший вплив на загальний бюджет зв’язку

Оптичні параметри: внесені втрати (IL), зворотні втрати (RL), затухання волокна та геометрія торцевої-роз’єму.
Збірки з низькими-втратами доступні з вибраними конфігураціями роз’ємів MPO/MTP і типами волокон. Зазначені межі IL/RL підтверджуються відповідно до конфігурації кабелю та вимог проекту.



OM4 MPO Multimode Fiber Cable



Додатки

Багатомодові оптоволоконні кабелі MPO/MTP в основному використовуються для оптичного з’єднання з високою-короткою радіусом дії-, зокрема:

  • Центри обробки даних підприємства
  • Засоби хмарних обчислень
  • Середовища-високопродуктивних обчислень (HPC).
  • Взаємозв'язки між сервером і комутатором
  • Структуровані кабелі-високої щільності
  • Магістраль центру обробки даних і канали розподілу

Конфігурація кабелю вибирається відповідно до оптичних модулів, архітектури стійки, кількості волокон і необхідної відстані передачі.





Виробничі можливості

DIMI Fiber виробляє багатомодові волоконно-волоконні кабелі MPO/MTP і вузли волоконно-оптичних кабелів за допомогою інтегрованого з’єднувача, точного завершення волокна, обробки кабелю, оптичного тестування та остаточної перевірки. Наші виробничі можливості підтримують стандартні конфігурації MPO/MTP, а також збірки багатомодового оптоволокна-спеціального проекту.

  • Автоматизована та точна-підготовка волокна, розколювання, полірування та складання з’єднувача
  • Контрольоване затвердіння епоксидної смоли для завершення роз’єму
  • Оболочка кабелю та конструкція кабелю для різних вимог монтажу
  • Підтримка виробництва для багато-волоконних збірок і різних конфігурацій MPO/MTP
OM5 MPO Multimode Fiber Cable



Оптичний огляд і тестування

Кожну готову збірку MPO/MTP можна протестувати відповідно до замовленої конфігурації перед відправкою.

Тест / Перевірка

призначення

Докази покупця

Тестування внесених втрат

Перевірте оптичну втрату з'єднувального вузла

Результат тесту IL

Тестування зворотних втрат

Перевірте характеристики оптичного відбиття

Результат тесту RL

3D інтерферометрія

Перевірте торцеву-геометрію MPO/MTP

Протокол перевірки геометрії

Кінець-огляду обличчя

Виявляють забруднення, подряпини, відколи та інші дефекти

Результат перевірки

Полярність / відображення волокна

Перевірте послідовність і полярність волокна

Запис відображення волокна

Остаточна перевірка якості

Підтвердьте конфігурацію кабелю відповідно до замовлення

Протокол заключної перевірки

Звіти про випробування та протоколи перевірок можуть бути надані відповідно до вимог проекту.



Виробництво багатомодового оптоволоконного кабелю MPO/MTP на замовлення


Ми виготовляємо багатомодові кабельні збірки MPO/MTP відповідно до креслень, специфікацій, зразків або технічних специфікацій.
Налаштування може включати:

Волокно OM3 / OM4 / OM5
8–144 конфігурації волокна
Довжина кабелю
Тип і стать роз’єму
Тип полярності A / B / C

Конструкція кабелю та матеріал оболонки
Набір-набору для очей
Колір куртки
Маркування товару та штрих-код
Індивідуальні протоколи випробувань

Для проектних замовлень клієнти можуть надати модель трансивера, існуючу специфікацію кабелю, креслення системи або специфікацію для перегляду конфігурації перед виробництвом.





FAQ



З: Чи можете ви надати зразки перед виробничим замовленням?

A: Так. Зразки замовлень можуть бути організовані для перевірки відповідності роз’єму, конструкції кабелю, конфігурації волокна, оптичних характеристик і сумісності з наявним обладнанням замовника перед більшим виробничим замовленням.

З: Яка інформація вам потрібна, щоб пропонувати пропозиції багатомодових волоконно-оптичних кабелів MPO/MTP?

A: Основна пропозиція зазвичай вимагає необхідної кількості, довжини кабелю, конфігурації оптоволокна, конфігурації роз’єму та конструкції кабелю. Для-замовлень, пов’язаних із проектом, надання моделі трансивера, специфікації, креслення чи наявного зразка кабелю дає нам змогу точніше переглянути конфігурацію.

Питання: Чи можна підібрати наявний кабель MPO/MTP?

A: Так. Наявний кабель, етикетка виробу, креслення або зразок можна використовувати як еталон для відтворення. Ми можемо переглянути конфігурацію роз’єму, відображення оптоволокна, конструкцію кабелю, розміри та інші специфікації, які можна ідентифікувати, перш ніж підтвердити виробництво.

З: Чи можна окремі кабелі маркувати та відстежувати?

A: Так. Ярлики продуктів, номери деталей, штрих-коди, серійні номери та інші ідентифікаційні вимоги можуть бути включені в кабельну збірку, якщо потрібно. Записи випробувань також можуть бути пов’язані з ідентифікацією зазначеного продукту.

Питання: Як упаковуються кабельні збірки MPO/MTP для міжнародного транспортування?

A: Упаковку можна налаштувати відповідно до довжини кабелю, кількості волокон, вимог до захисту роз’ємів і способу доставки. Торці конекторів захищені під час упаковки, щоб зменшити ризик забруднення або механічних пошкоджень під час транспортування.

З: Чи можете ви постачати кабелі відповідно до нашої специфікації BOM або проекту?

A: Так. Виробництво на основі-BOM доступне для проектних замовлень. Специфікацію, що надається, можна переглянути перед виробництвом, щоб підтвердити необхідну конфігурацію кабелю, кількість, маркування та інші вимоги до закупівлі.

З: Який типовий час виконання замовлень кабелю MPO/MTP?

A: Час виконання залежить від конфігурації кабелю, кількості волокон, типу роз’єму, кількості, вимог до тестування та поточного графіка виробництва. Підтверджений час виконання надається після перевірки технічної конфігурації та кількості замовлення.

З: Чи можете ви надати документацію разом із відправленням?

A: Документація може бути надана відповідно до вимог замовлення, включаючи специфікації продукту, результати оптичних тестів, записи перевірок, інформацію про пакування та інші узгоджені документи щодо якості.

Як один із найпрофесійніших виробників і постачальників багатомодового оптоволоконного кабелю MPO/MTP у Китаї, наша продукція має хорошу репутацію на ринку. Будь ласка, будьте впевнені, що купуєте вдосконалений багатомодовий оптоволоконний кабель MPO/MTP, виготовлений у Китаї, тут із нашої фабрики. Також доступне індивідуальне обслуговування.
