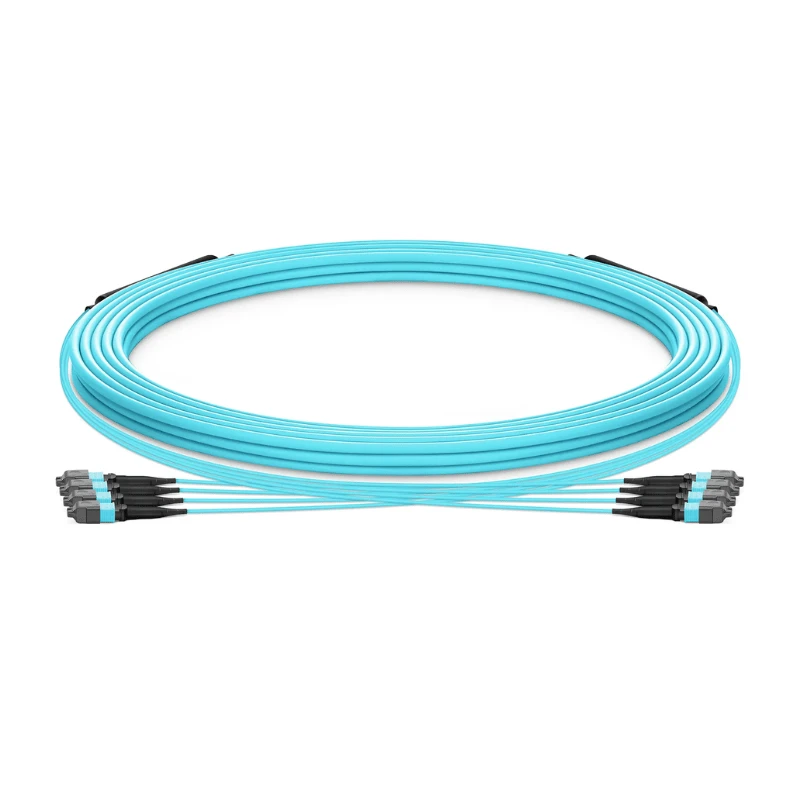

Багатомодовий оптоволоконний кабель OM3 MPO — це багатомодове оптоволокно із заводськими-закінченнями, створене з оптичним волокном OM3 і багато{3}}волоконними роз’ємами MPO/MTP.
Технічні характеристики
|
Параметр |
Специфікація |
|
Тип продукту |
Багатомодовий оптоволоконний кабель OM3 MPO |
|
Тип волокна |
Багатомодове волокно OM3 |
|
Розмір волокна |
50/125 μm |
|
Довжина хвилі |
850 нм / 1300 нм |
|
Кількість волокон |
8 / 12 / 24 / 48 / 72 / 144 Волокна |
|
Тип роз'єму |
МПО / МТП |
|
Роз'єм A |
Чоловік / Жінка; Закріплено / Відкріплено |
|
Роз'єм B |
Чоловік / Жінка; Закріплено / Відкріплено |
|
Полярність |
Тип A / Тип B / Тип C |
|
Структура кабелю |
Круглий кабель / мікро-кабель розподілу / стрічковий кабель |
|
Матеріал куртки |
ЛСЖ / ПВХ / ОФНП |
|
Довжина кабелю |
Спеціальна довжина |
|
Робоча температура |
-20 градусів до +70 градусів |
|
Оптичне тестування |
Внесені втрати / зворотні втрати |
|
Перевірка роз’єму |
Завершення-перевірки обличчя / перевірки 3D-інтерферометра |
|
Відповідність |
RoHS / REACH / CE; Конфігурації UL 910 і CPR залежать від відповідної конструкції кабелю |
Характеристики волокна OM3
Клас волокна OM3 визначає характеристики багатомодової передачі оптичного шляху, тоді як закінчення MPO/MTP визначає, як окремі канали волокна представлені на інтерфейсі обладнання.
Продуктивність-рівня складання
Для збірки OM3 MPO специфікація волокна та завершення роз’єму оцінюються як готовий оптичний шлях, а не як незалежні описи компонентів.
Конфігурація втрати
DIMI надає різні ступені втрат MPO/MTP, що дозволяє визначати готову збірку відповідно до вимог до оптичних-втрат підключеного зв’язку.
Умови передачі
Досяжна відстань передачі залежить від повного оптичного каналу, включаючи трансивери, пасивні компоненти та доступний оптичний бюджет, а не від специфікації кабелю окремо.
Конструкція кабелю
Структура кабелю
Вибрана конструкція кабелю визначає внутрішнє розташування та механічний захист багато-волоконної збірки перед завершенням MPO/MTP.
Захист волокна
Обрана конструкція групує та захищає окремі волокна відповідно до заданої конструкції кабелю та кількості волокон.
Специфікація куртки
Конструкція оболонки визначається разом із необхідними механічними, екологічними вимогами та вимогами відповідності готового кабелю.
Припинення MPO
Конфігурація роз'єму:З’єднувачі MPO/MTP закінчуються на заводі відповідно до вказаного типу роз’єму, статі, конфігурації контактів і відображення --кінцевого волокна.
Полярність і відображення волокна:Зазначена полярність визначає співвідношення -положення волокна між двома кінцями з’єднувача, а готову збірку перевіряють на підтверджене відображення перед відправленням.
Перевірка якості продукції
Оптичне тестування
Кожна готова збірка проходить випробування на внесені втрати та зворотні втрати перед відправленням відповідно до підтверджених оптичних специфікацій.
01
Геометрія конектора
Геометрія роз’єму MPO перевіряється вимірюванням тривимірного інтерферометра, включаючи висоту волокна, радіус кривизни та зміщення вершини.
02
Кінець-огляду обличчя
Торці з'єднувачів перевіряються на наявність дефектів поверхні та забруднення перед випуском готової збірки.
03
Перевірка полярності
Безперервність волокна та полярність перевіряються на відповідність зазначеному відображенню, щоб перевірити відповідність каналів у зборі.
04
Відстеження продукту
Якщо вказано серіалізований звіт, готовий кабель можна пов’язати із записаними даними перевірки оптичних кабелів і роз’ємів за допомогою його призначеного ідентифікаційного номера.
05
FAQ
Питання: чи можна використовувати кабель OM3 MPO у з’єднанні, що містить волокно OM4?
A: Перед розгортанням змішані канали зв’язку OM3/OM4 слід порівняти зі специфікаціями трансивера та оптичним бюджетом системи, оскільки загальна продуктивність залежить від комбінованих характеристик волокна та компонентів.
З: Що потрібно підтвердити перед розміщенням повторного замовлення кабелю OM3 MPO?
Відповідь: Для підтвердження узгодженої конфігурації перед повторним виробництвом слід використовувати затверджену специфікацію продукту, посилання на попереднє замовлення або зразок виробництва.
Питання: чи можна схвалений зразок використовувати як еталон виробництва для замовлення кабелю OM3 MPO?
A: Так. Схвалений зразок може служити еталоном виробництва, якщо його конфігурація та застосовні вимоги до перевірки задокументовані в підтвердженій специфікації замовлення.
З: Чи може DIMI виготовити кабель OM3 MPO за існуючою специфікацією замовника?
A: Так. Існуючу специфікацію замовника можна використовувати як еталон для виробництва, коли необхідна конфігурація, технічні вимоги та критерії перевірки чітко визначені та підтверджені перед виробництвом.
З: Що зазвичай потрібно для пропозиції кабелю OM3 MPO?
A: Кількість проекту, цільова дата доставки, наявний номер деталі, затверджений зразок або посилання на попереднє замовлення можуть допомогти постачальнику підготувати пропозицію відповідно до необхідної конфігурації.
Питання: чи можна постачати кабелі OM3 MPO для OEM або приватних-замовлень із етикеткою?
В: Вимоги до OEM або приватної -марки можна включити в підтверджену виробничу специфікацію, включаючи узгоджену ідентифікацію продукту, вимоги до маркування, упаковки та документації.
З: Які документи можна вимагати для замовлення кабелю OM3 MPO?
A: Покупці можуть вказати необхідні звіти про випробування, записи про ідентифікацію продукту, записи про перевірки або іншу документацію з якості як частину вимог до документації замовлення.
З: Як покупці можуть оцінити постачальника кабелю OM3 MPO перед тим, як розміщувати виробниче замовлення?
A: Покупці можуть ознайомитися зі специфікаціями продукту постачальника, процесом затвердження зразків, записами оптичних випробувань, можливістю перевірки роз’ємів, відповідними сертифікатами та виробничою документацією, перш ніж затверджувати виробниче замовлення.
