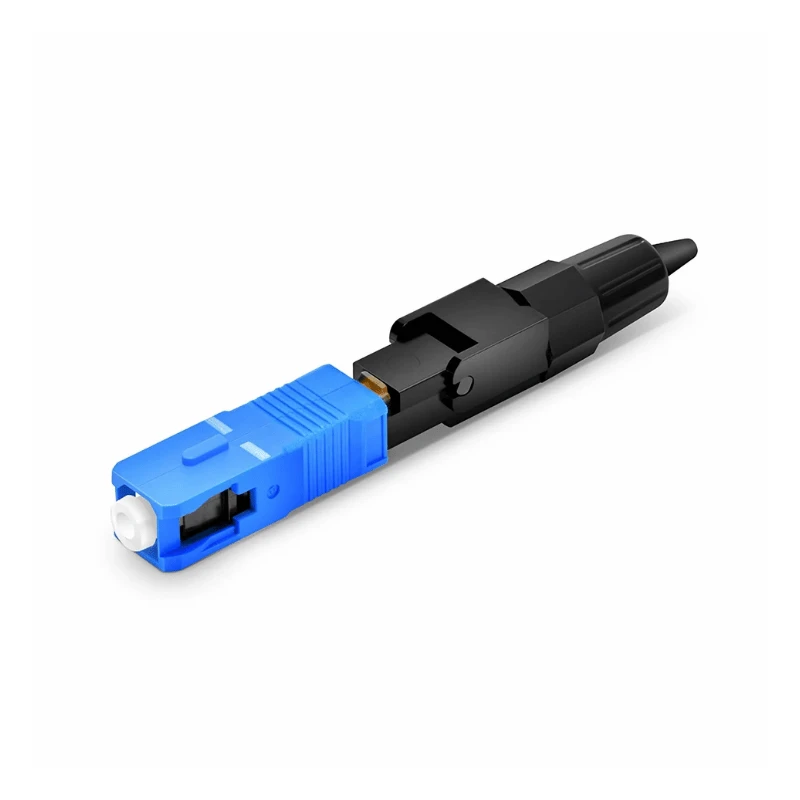

Оптоволоконний кабель SC UPC Connector

З’єднувач SC UPC для волоконно-оптичних кабелів – це-з’єднувач SC, зібраний на заводі, призначений для завершення та з’єднання одномодового-оптоволоконного кабелю. У ньому використовується керамічна наконечник діаметром 2,5 мм і з’єднувальна структура push{4}} для стабільного з’єднання з сумісними адаптерами SC. Стандартна конфігурація підходить для одномодового-волокна 9/125 мкм і кабелю 2,0 мм, інші діаметри кабелів і конфігурації складання доступні для вимог проекту.

З’єднувач складається з цирконієвої керамічної наконечника, корпусу з’єднувача, компонентів для вирівнювання та захисного-наконечника. Наконечник діаметром 2,5 мм забезпечує стандартизований сполучний інтерфейс SC, а механізм з’єднання Push-Pull забезпечує просте встановлення та видалення з адаптерів SC.

Торцева поверхня UPC відполірована для забезпечення фізичного контакту між поверхнями волокон, що сполучаються, і контролю оптичного відбиття. Корпус роз’єму захищає внутрішню конструкцію вирівнювання, тоді як накладка-для зняття натягу зменшує механічне навантаження на перехід від-кабелю до-роз’єму.

Стандартна версія розроблена для одномодового-волокна 9/125 мкм, включаючи програми типу OS2-. Для вузлів, у яких використовується волокно, нечутливе до вигину, сумісність також можна вказати відповідно до відповідної категорії волокна ITU-T. ITU-T G.657 охоплює-втрати-нечутливі до вигину одномодове-волокно та кабелі, які використовуються, зокрема, для встановлення доступу та високої щільності.

Роз’єм слід вибирати відповідно до режиму волокна, діаметра кабелю, інтерфейсу адаптера, типу полірування та середовища застосування.

Телекомунікаційні мережі:Взаємозв'язок обладнання, розподільники та лінії передачі

Ftth/fttx:Оптоволоконні з’єднання-на стороні оптичного розподілу та абонента

ЦОД:Виправлення та підключення обладнання, де вказано інтерфейси sc

Корпоративні мережі:Магістраль і оптоволоконні зв’язки між -будівлями-

Катеверне телебачення та трансляція:Розподіл оптичного сигналу та з'єднання обладнання

Промислові мережі:Оптоволоконні з’єднання в системах автоматизації та зв’язку, де відповідають специфікації навколишнього середовища

Інтерфейс sc push{0}}pull особливо практичний для додатків, які потребують частого встановлення та видалення роз’ємів.

Для OEM і проектних замовлень роз’єм можна налаштувати відповідно до вимог, зокрема:

Для серійного виробництва застосовні креслення, оптичні характеристики, конструкція кабелю, вимоги допуску та критерії перевірки повинні бути підтверджені перед масовим виробництвом.

Перед відправкою кожну виробничу партію необхідно перевірити на відповідність затвердженій специфікації продукту. Основні елементи перевірки включають:

Кінцевий-огляд торця:Забруднення, подряпини, відколи та дефекти полірування

Тестування внесених втрат:Перевірка щодо вказаного максимального значення

Тестування зворотних втрат:Перевірка ефективності зворотного-відбиття upc

Наконечник і перевірка розмірів:Критичні розміри інтерфейсу та складання

Перевірка складання кабелю--з’єднувача:Стан черевика, корпусу, обжиму та{0}}розрядки натягу

Випробування на сполучення/довговічність:Перевірка продуктивності роз’єму після повторного з’єднання, якщо потрібно

Екологічні випробування:Тестування температури або вологості, якщо це вимагається специфікацією проекту

Для замовлень OEM додаткові механічні, екологічні або оптичні випробування можуть бути визначені відповідно до застосовної специфікації або стандарту випробувань клієнта. Розміри інтерфейсу роз’єму слід контролювати відповідно до застосовних вимог сімейства IEC 61754-4 SC.
