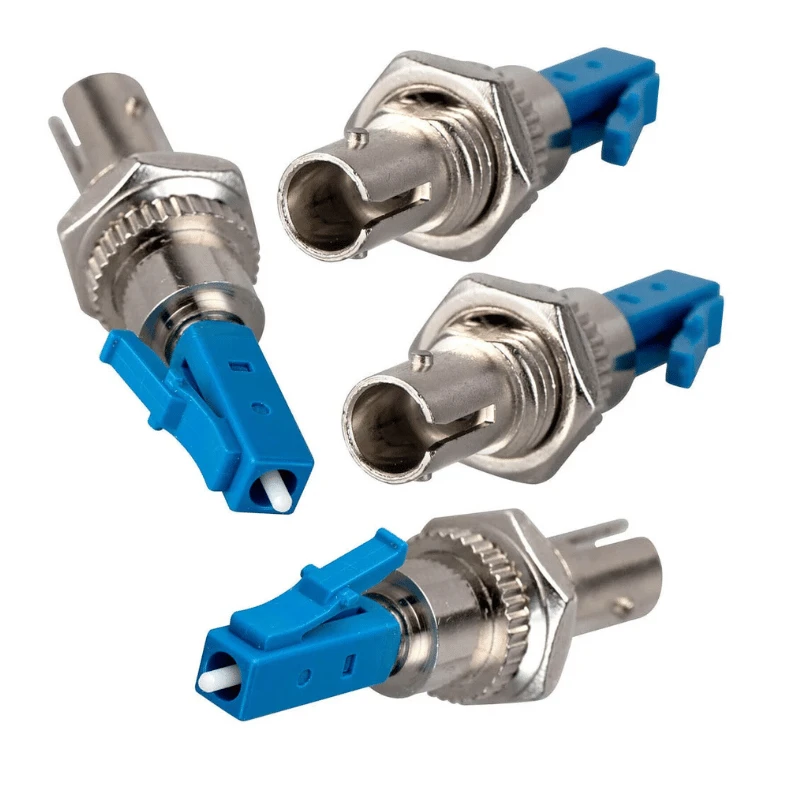

Адаптер волоконно-оптичного кабелю LC – ST – це гібридний оптоволоконний адаптер, призначений для з’єднання волокон із закінченнями LC- та волокон із завершеннями ST-без повторного-підведення існуючих кабелів. Він використовує компоненти точного вирівнювання для підтримки стабільного з’єднання волокна, що підходить для одномодових і багатомодових мереж.
Технічні характеристики адаптера
|
Параметр |
Специфікація |
|
Тип адаптера |
Гібридний адаптер LC – ST |
|
Інтерфейс LC |
LC жіночий |
|
Інтерфейс ST |
ST жіночий |
|
LC Наконечник |
1,25 мм |
|
ST Наконечник |
2,5 мм |
|
Тип волокна |
одномодовий OS2; Багатомодовий OM1/OM2/OM3/OM4 |
|
Польський тип |
UPC; APC доступний для відповідних конфігурацій |
|
Втулка для вирівнювання |
Цирконієва кераміка |
|
Втрата вставки |
Менше або дорівнює 0,3 дБ типово; Менше або дорівнює 0,5 дБ макс. |
|
Повернення втрати |
Більше або дорівнює 45 дБ UPC; Більше або дорівнює 60 дБ APC |
|
Повторюваність |
Менше або дорівнює 0,1 дБ |
|
Довговічність спаровування |
Більше або дорівнює 500 циклам |
|
житло |
Високо{0}}міцний пластик; металевий корпус опціональний |
|
Монтаж |
Панель-кріплення |
|
Робоча температура |
-25 градусів до +70 градусів |
|
Конфігурація |
симплекс; доступна дуплексна збірка |
Сумісність роз'ємів
Адаптер забезпечує пряме механічне з’єднання між роз’ємами lc і st, що робить його придатним, коли обладнання, патч-панелі або встановлені кабелі використовують різні інтерфейси роз’ємів.
Lc сторона:Сумісний зі стандартними РК-роз’ємами з наконечником 1,25 мм.
Св сторона:Сумісний зі стандартними з’єднувачами з нержавіючої сталі з використанням наконечника 2,5 мм і байонетного з’єднання.
одномодовий:Підтримує конфігурації os2 9/125 мкм із поліруванням upc або відповідним apc.
Багаторежимний:Підтримує конфігурації om1 62.5/125 мкм і om2/om3/om4 50/125 мкм.
Змішування конекторів:Адаптер змінює тільки інтерфейс роз'єму; підключені волокна повинні залишатися узгодженими з необхідним режимом передачі та оптичною системою.
Структура адаптера
Адаптер складається з бічного інтерфейсу LC-, бічного інтерфейсу ST-, втулки для точного вирівнювання, корпусу та монтажної конструкції.
Цирконієва керамічна втулка зберігає концентричність наконечника під час сполучення, допомагаючи контролювати бічні зміщення та оптичні втрати.
Стандартний корпус виготовлено з -високоміцного пластику для компактного встановлення панелі. Металевий корпус, тип фланця, кріплення з фіксатором, різьбове кріплення та інші контактні елементи можна вказати для обладнання з різними механічними вимогами.
Додатки
Міграція мережі:Підключає нове обладнання на основі lc-до існуючої оптоволоконної інфраструктури з кінцевими st-без заміни всього кабельного з’єднання.
Комутаційні панелі та одф:Забезпечує змішане підключення lc/st у системах розподілу оптоволокна та комутації.
Тестове обладнання:Інтерфейси lc патч-кордів з портами st на оптичних випробувальних приладах і вимірювальному обладнанні.
Телекомунікаційні мережі:Підтримує встановлення-змішаних роз’ємів під час розширення мережі або заміни обладнання.
Корпоративні та кампусні мережі:Підходить для застарілої інфраструктури, яка продовжує працювати разом із обладнанням на основі lc-.
Промислові та контрольно-вимірювальні системи:Забезпечує перетворення роз’ємів, якщо наявне оптоволоконне обладнання використовує інтерфейси st.
Гібридні адаптери спеціально використовуються для середовищ із змішаними-роз’ємами та міграції обладнання, де повторне{1}}припинення небажане.
Налаштування / OEM
Комбінації інтерфейсів:Lc-st, lc-sc, lc-fc, sc-st та інші гібридні конфігурації.
Режим волокна:Os2, om1, om2, om3 або om4.
польська:Upc або apc, якщо механічно та оптично сумісні.
Житло:Пластик або метал; доступна індивідуальна ідентифікація кольорів.
Монтаж:Фланець, різьблення, кріплення-або розмір панелі-замовника.
Конфігурація:Симплекс або парний дуплекс.
Ідентифікація:Логотип, номер деталі, ідентифікація роз'єму та інше маркування.
Упаковка:Об’ємне пакування, окремі мішки, попередньо-відсортовані набори та пакування з-приватними етикетками.
Якість і перевірка
Контроль якості повинен охоплювати як оптичні характеристики, так і механічну сумісність. Кожна виробнича партія може бути перевірена на відповідність узгодженій специфікації, з ключовими пунктами перевірки, включаючи:
Візуальний і розмірний контроль корпусу та інтерфейсів
Перевірка наконечника LC/ST і вирівнювання втулки
Вимірювання внесених втрат
Вимірювання зворотних втрат для певних одномодових конфігурацій
Взаємозамінність роз'ємів і перевірка з'єднання
Випробування на міцність сполучення
Обстеження корпусу та монтажних конструкцій
Перевірка маркування, кількості та упаковки
Записи перевірки можуть бути надані відповідно до вимог проекту.
FAQ
Питання: чи потрібні для встановлення адаптера спеціальні інструменти?
Відповідь: зазвичай не потрібні спеціальні оптичні інструменти. Адаптер призначений для з'єднання механічних роз'ємів і монтажу панелі. Якщо постачається спеціальна монтажна конструкція, установку слід виконувати відповідно до конструкції обладнання або панелі.
Q: Чи можна використовувати адаптер як для внутрішньої, так і для зовнішньої оптоволоконної системи?
A: Це в основному призначено для встановлення в захищених приміщеннях, кімнатах-обладнання, стійках, коммутаційних-панелях і шафах. Для розгортання на відкритому повітрі адаптер слід встановлювати всередині відповідного водонепроникного корпусу, а не піддавати безпосередньому впливу дощу, пилу або тривалих умов навколишнього середовища.
З: Чи можу я замовити зразки перед оптовою покупкою?
A: Так. Перед серійним виробництвом можна надати зразки для оцінки з’єднувальних, розмірних, монтажних і-оптичних характеристик. Вимоги до зразків і витрати можуть бути підтверджені відповідно до запитаної конфігурації та кількості.
З: Чи можете ви надати адаптери відповідно до номера деталі встановленої-системи?
В: Для технічного порівняння можна використовувати контрольний номер деталі, але виробництво має базуватися на перевірених розмірах і вимогах до продуктивності, а не лише на номері деталі. Клієнти можуть надати зразки, креслення або таблиці даних для перевірки сумісності.
З: Як упаковуються волоконно-оптичні адаптери для міжнародної доставки?
Відповідь: Адаптери зазвичай захищені від забруднення та фізичного пошкодження під час обробки та транспортування внутрішньою упаковкою та відповідними зовнішніми коробками, вибраними відповідно до кількості замовлення. Індивідуальне або індивідуальне пакування може бути організовано для замовлень OEM та дистриб’ютора.
З: Який типовий час виконання замовлення?
Відповідь: для стандартних комерційних замовлень типовий час обробки становить 7–14 днів, після чого йде приблизно 20–30 днів часу доставки, залежно від місця призначення та способу доставки. Індивідуальні або-великі замовлення слід планувати окремо після підтвердження специфікації.
З: Які умови оплати доступні для замовлень?
A: Загальні способи оплати включають T/T, L/C, PayPal і кредитну картку. Для кваліфікованих замовлень можна обговорити інші способи оплати з остаточними умовами, підтвердженими в комерційній пропозиції або договорі купівлі-продажу.
