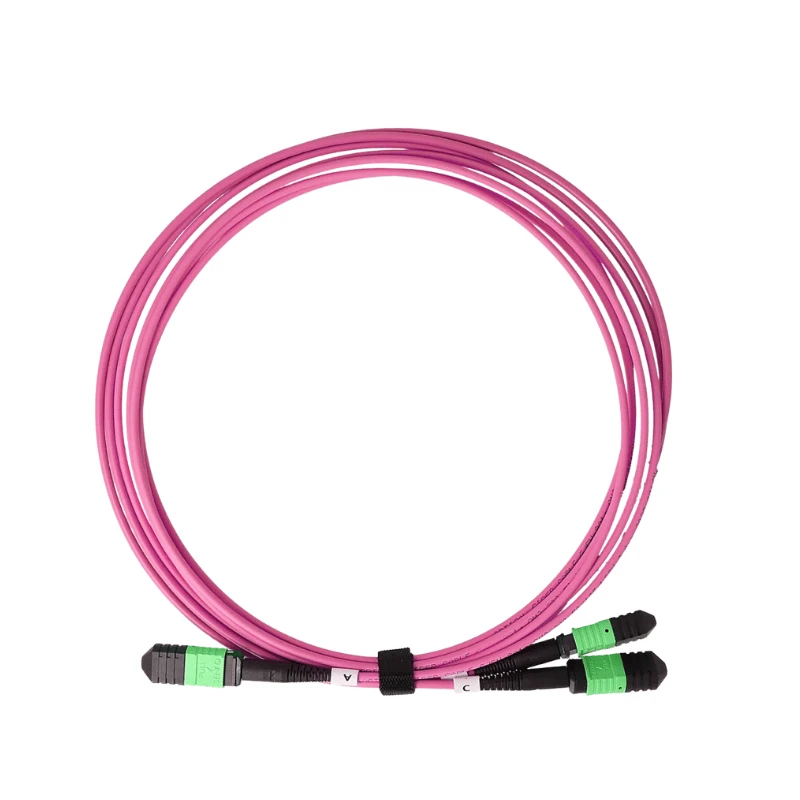

Одномодовий петлевий кабель MPO — це однорежимний-комплект OS2- із заводськими завершеннями, який направляє канали Tx назад до призначених каналів Rx через інтерфейс MPO для локальної оптичної перевірки сумісних портів і трансиверів.
Технічні характеристики
|
Параметр |
Специфікація |
|
Тип продукту |
Одномодовий петлевий кабель MPO |
|
Тип волокна |
OS2 одномодовий, 9/125 мкм |
|
Інтерфейс роз'єму |
МПО |
|
Роз’єм Пол |
Чоловічий (закріплений) / Жіночий (не закріплений) |
|
Кількість волокон |
8F / 12F / 16F / 24F / 32F |
|
Роз'єм польський |
БТР |
|
Полярність / відображення контактів |
Відображення каналів Tx/Rx за стандартом або-замовником |
|
Оптичне загасання |
0 дБ стандарт; доступне індивідуальне ослаблення |
|
Втрата вставки |
Стандарт: менше або дорівнює 0,70 дБ; Elite Low Loss: менше або дорівнює 0,35 дБ |
|
Повернення втрати |
Більше або дорівнює 60 дБ |
|
Тест на довжину хвилі |
1310 нм / 1550 нм |
|
Довжина кабелю |
Індивідуальна довжина відповідно до підтвердженої конфігурації |
|
Діаметр кабелю |
3,0 мм; індивідуальні розміри підлягають підтвердженню |
|
Варіанти куртки |
ЛСЖ / ОФНП / ОФНР / ПВХ |
|
Робоча температура |
-20 градусів до +70 градусів |
|
Стандарти |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Налаштування |
Кількість волокон, довжина, оболонка, маркування та інші підтверджені конфігурації |
Loopback-Спеціальна оптична конструкція
Внутрішній оптичний зворотний шлях
Розташування волокна створює певний оптичний зворотний шлях у вузлі MPO, а не звичайне з’єднання «точка-{1}}.
Multi{0}}Fibre Channel Return
Кілька одномодових-каналів проходять через збірку MPO, щоб забезпечити одночасну оптичну віддачу для тестування кількох-волокон.
Інтегрована маршрутизація каналів
Оптоволоконні з’єднання Tx-to-Rx містяться в зборі, зберігаючи необхідне співвідношення каналів фіксованим між інтерфейсом MPO та оптичним зворотним шляхом.
Відображення каналів Tx/Rx
-Відповідна маршрутизація обладнання
Внутрішня маршрутизація оптоволокна вказується для повернення кожного каналу Tx до його призначеного каналу Rx відповідно до цільового порту MPO або конфігурації трансивера.
Відповідність кількості волокон
Обрана кількість волокон має відповідати активним позиціям волокон і конфігурації смуги порту MPO або трансивера, що тестується.
Перевірка-на основі розпиновки
Надання контактів обладнання або карти каналів дозволяє перевірити необхідне призначення Tx-to-Rx перед виробництвом.
Підтвердження конфігурації
Інтерфейс MPO, стать роз’єму, кількість волокон і призначення каналу Tx/Rx повинні бути узгоджені з цільовим портом або трансивером перед виробництвом.
Оптична продуктивність
Бюджет збитків
Вибраний рівень вставних-втрат має залишатися в межах допустимих оптичних втрат обладнання або тестової установки.
Вимоги до-повернення збитків
Зазначений рівень зворотних-втрат має відповідати оптичному інтерфейсу та процедурі тестування.
Узгодження затухання
Ослаблену конфігурацію можна вказати, коли віддана оптична потужність повинна контролюватися в межах діапазону приймача тестованого обладнання.
Заводське тестування
Кожен готовий одномодовий петлевий кабель MPO перевіряється та перевіряється на відповідність підтвердженій специфікації продукту перед відправленням.
Геометрія конектора
Тривимірна інтерферометрична перевірка перевіряє геометрію наконечника MPO відповідно до застосовної специфікації з’єднувача.
01
Кінцевий-стан обличчя
Цифровий мікроскоп перевіряє торцеву поверхню роз’єму на забруднення та видимі дефекти перед відправленням.
02
Оптична продуктивність
Внесені та зворотні втрати вимірюються на готовій збірці на вказаній тестовій довжині хвилі.
03
Перевірка конфігурації
Завершена збірка перевіряється на підтверджену стать роз’єму, кількість волокон і відображення Tx/Rx.
04
Тестова документація
Індивідуальні результати тестування можна надати для замовлень, які потребують-оптичної перевірки на рівні продукту.
05
Де Loopback підходить у налаштуваннях тесту
Перевірка-рівня порту:Петля забезпечує локальний зворотний шлях для перевірки оптичного шляху Tx/Rx сумісного інтерфейсу MPO.
Перевірка трансивера:Збірка може служити оптичним зворотним з’єднанням під час тестування трансивера на базі MPO-без партнера віддаленого зв’язку.
Локалізація проблем:Використання певної умови зворотного зв’язку може допомогти відокремити проблеми, пов’язані з-портом або трансивером, від несправностей, пов’язаних із зовнішніми оптоволоконними з’єднаннями.
Виробничий випробувальний пристрій:Той самий налаштований блок зворотного зв’язку може бути включений у повторювані процедури тестування обладнання або трансивера.
FAQ
З: Яка різниця між петлевим кабелем MPO і стандартним оптоволоконним кабелем MPO?
A: Стандартний кабель MPO з’єднує дві оптичні кінцеві точки, тоді як шлейф MPO внутрішньо направляє канали Tx назад до призначених каналів Rx для локального оптичного тестування.
З: Яку інформацію я повинен включити до запиту пропозицій на петлевий кабель MPO?
A: Включіть цільовий інтерфейс або трансивер MPO, рід роз’єму, кількість волокон, відображення Tx/Rx або розпіновку, довжину кабелю та вимоги до загасання, якщо є.
Питання: Що я повинен надати, якщо необхідна розпіновка MPO loopback невідома?
A: Надайте модель обладнання або трансивера та будь-які доступні специфікації портів або карту каналів, щоб можна було переглянути необхідну маршрутизацію Tx-to-Rx перед виробництвом.
Питання: як вибрати кількість волокон для зворотного зв’язку MPO?
A: Зіставте кількість волокон із положеннями активних волокон і конфігурацією смуги цільового порту MPO або трансивера.
З: Коли потрібне ослаблення в одномодовому шлейфі MPO?
A: Затухання використовується, коли віддана оптична потужність повинна залишатися в межах діапазону приймача або визначених умов тестування обладнання, що тестується.
З: Чи можна налаштувати одномодовий шлейф MPO для конкретної моделі трансивера або обладнання?
A: Так. Конфігурацію можна перевірити щодо цільового інтерфейсу, статі роз’єму, кількості волокон і необхідного відображення каналів Tx/Rx.
З: Чи доступні конфігурації MPO високої-щільності для багато{1}}тестування оптичних трансиверів?
A: Так. 16-оптоволокно та 32-волокна Elite Low Loss конфігурації доступні для високо-модомових тестових установок із високою{3}}щільністю, що вимагають кількох паралельних оптичних каналів.
Питання: Чи можна надавати окремі результати тестування разом із кабелем з петлею MPO?
A: Так. Індивідуальні результати тестування можуть бути надані, якщо потрібна-оптична перевірка на рівні продукту або серійна-відповідна тестова документація.
