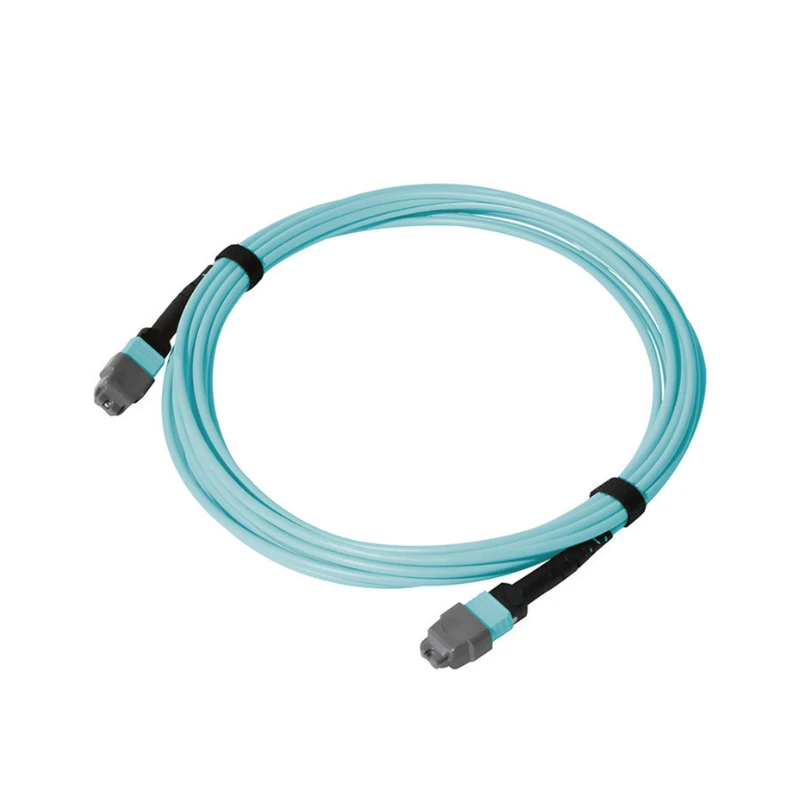

Кабель MTP Loopback

Кольцевий кабель MTP — це зібрана на заводі-багатоволоконна оптична збірка, яка забезпечує визначений оптичний зворотний шлях через інтерфейс MTP/MPO. Він направляє передані оптичні канали назад до призначених каналів прийому в тому самому інтерфейсі для перевірки трансивера, тестування-порту комутатора, діагностики обладнання та процедур оптичного тестування.

Укажіть loopback MTP відповідно до цільового тестового інтерфейсу. Потрібну конфігурацію слід підтвердити перед виробництвом на основі інтерфейсу, з’єднання роз’ємів, відображення каналів і умов оптичного випробування.

Підберіть кількість волокон до інтерфейсу:Виберіть кількість волокон відповідно до активних оптичних каналів і конфігурації роз’єму тестованого інтерфейсу.

Зіставте тип волокна з оптичним інтерфейсом:Встановіть відповідність між типом волокна та оптичним режимом, указаним для цільового трансивера, обладнання або випробувального приладу.

Підтвердьте стать конектора MTP/MPO:Підтвердьте потрібну стать конектора в інтерфейсі сполучення; штифтові роз’єми закріплені, а гніздові роз’єми відкріплені.

Підтвердьте зіставлення Tx-to-Rx:Підтвердьте необхідний зв’язок каналів Tx-to-Rx перед замовленням, особливо для тестових конфігурацій-спеціальних програм.

Перевірте умови оптичного випробування:Перевірте, чи вимагає тест прямого чи ослабленого зворотного зв’язку, і вкажіть необхідний стан-потужності прийому, якщо це можливо.

Конфігурація зворотного зв’язку визначається не лише кількістю волокон, але й тим, як передані канали повертаються до призначених каналів прийому.

Пряма петля:Прямий шлейф повертає переданий сигнал без навмисного додаткового ослаблення, коли результуюча потужність прийому відповідає вимогам тесту.

Ослаблена петля:Ослаблена конфігурація вносить певні додаткові оптичні втрати, коли тест вимагає меншої потужності прийому.

Специфікація затухання:Вкажіть необхідне загасання або цільовий стан приймача, щоб можна було підтвердити оптичну конфігурацію перед виробництвом.

Перед відправленням петльові вузли MTP перевіряються на відповідність підтвердженій виробничій специфікації, що стосується геометрії з’єднувача, торцевої-стану, оптичних характеристик і визначеної маршрутизації Tx-to-Rx.

Роз’єм і кінцевий-Face Control:Перевірка 3D-інтерферометра використовується для перевірки геометрії роз’єму MTP/MPO, включаючи висоту волокна, зміщення вершини та радіус кривизни, тоді як торці роз’єму перевіряються на забруднення та видимі дефекти.

Оптична та картографічна перевірка:Кожна збірка окремо перевіряється на внесені та зворотні втрати відповідно до вказаної конфігурації та тестової довжини хвилі, тоді як визначена маршрутизація Tx-to-Rx перевіряється відповідно до підтвердженого відображення виробництва.

Записи тестів:Серіалізовані записи випробувань можуть бути надані для окремих вузлів, включаючи відповідні дані оптичних випробувань і результати перевірки для кваліфікації продукту та вхідної перевірки.

Індивідуальні шлейфові кабелі MTP налаштовуються відповідно до вимог обладнання або тестового-пристосування замовника.

Довідка по інтерфейсу
Надайте цільове обладнання, трансивер або інтерфейс тестового-пристосування, щоб можна було перевірити необхідну конфігурацію з’єднувача та вузла перед виробництвом.

Картографічна довідка
Для не-стандартних шлейфів надайте карту портів, діаграму-положення оптоволокна або специфікацію з’єднання Tx-to-Rx.

Оптичні вимоги
Забезпечте необхідне загасання або цільовий стан приймача, якщо контрольована оптична потужність є частиною специфікації тесту.

Довідка про виробництво
Надайте необхідну довжину кабелю, кількість, ідентифікацію та вимоги до упаковки для пропозиції та виробництва.
Для-спеціальних конфігурацій програми DIMI перевіряє наданий інтерфейс, відображення та вимоги до тестування перед виробництвом, щоб можна було підтвердити виробничу специфікацію щодо потрібного вузла.
